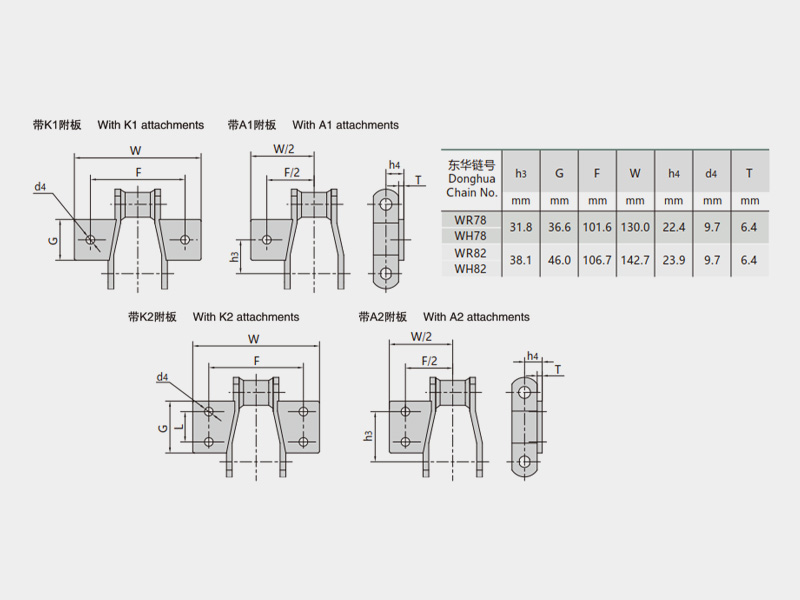

● 工程用焊接結構彎板鏈按照ASME B29.16M《鋼制焊接工程鏈、附件和鏈輪齒形》和ISO 6972《焊接結構工程用彎板鏈、附件和鏈輪》設計和制造，有多種附件可供選擇，也可以按照用戶需求進行定制開發。

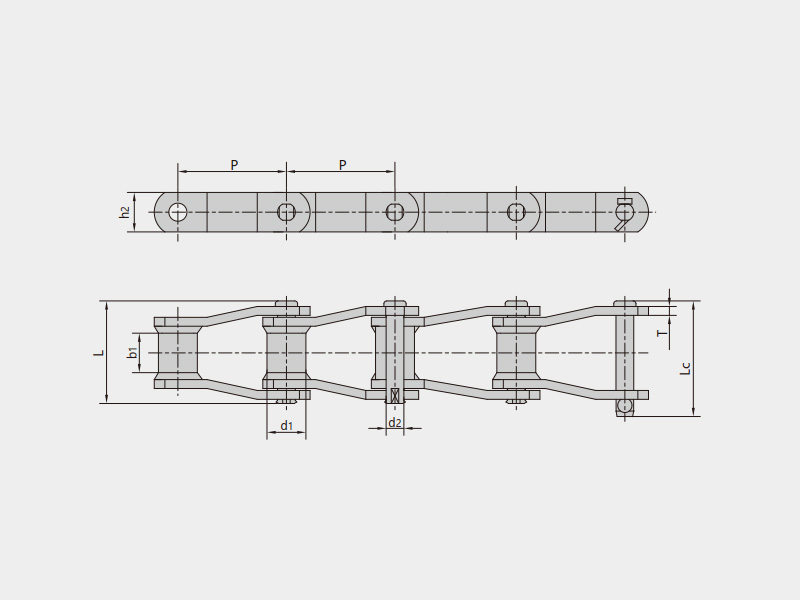

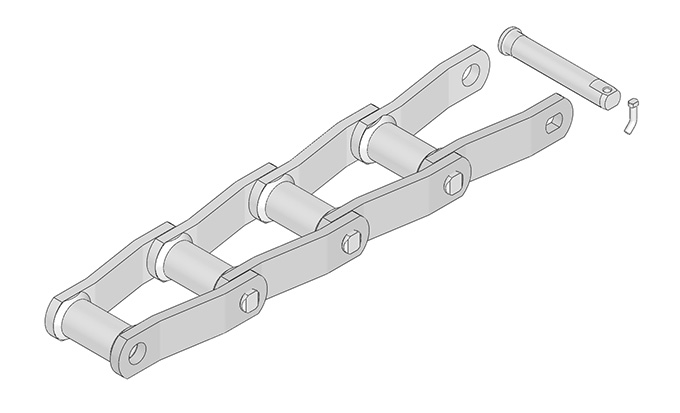

● 焊接彎板鏈(簡稱)是鋼制彎板鏈的一種，由兩塊彎鏈板與套筒(無滾子)焊接在一起構成彎板鏈節，相同的彎板鏈節連成整鏈，整鏈的鏈節數可以是偶數、也可以是奇數。
● 鏈節采用先進高效焊接專用設備加工，確保焊接質量可靠；有WR系列、WH系列兩類不同抗拉強度指標的產品可供選擇（WR系列僅銷軸和套筒熱處理、WH系列為所有零件熱處理）。
● 焊接彎板鏈主要適用于低速重載、大沖擊、物料磨損以及含有大量粉塵的較差工作環境，在林木業領域有大量應用。
